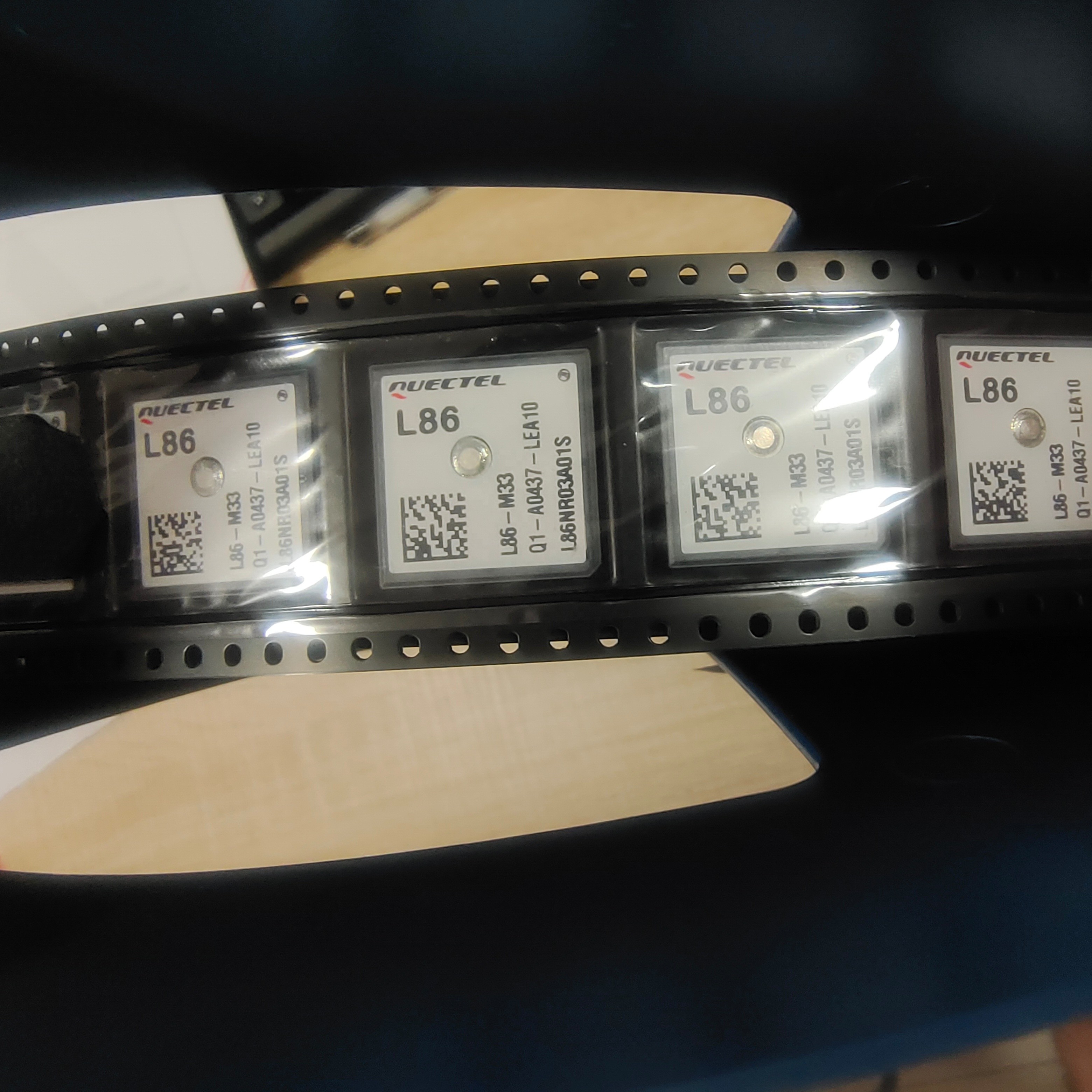

L86-M33 Kompakter LTE-Modemmodul GNSS POT-Modul Integrierte Antenne
| Herkunftsort | Shanghai, China |
|---|---|
| Markenname | QuecteI |
| Modellnummer | L86-M33, L86-M33 |
| Preis | $0.50 - $13.00/pieces |
| Verpackung Informationen | Das Original ist brandneu. |
| Versorgungsmaterial-Fähigkeit | 50000 Stück/Stück pro Tag |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Typ | LCC | Hafen | ShenZhen |
|---|---|---|---|
| Hervorheben | Kompakter LTE-Modemmodul,LTE-Modemmodul GNSS,L86-M33 |
||
Produkt-Beschreibung
Einzelheiten zum Produkt
GNSS L86 L86-M33 MT3333 Chipset Low Power Kompaktes GPS-Modul LCC Paket Integrierte Antenne L86 M33 L86M33
Beschreibung
BeschreibungÜbersichtL86 ist ein ultra-kompaktes GNSS POT (Patch on Top) -Modul mit einem eingebetteten 18,4 mm × 18,4 mm × 4.0 mm Patch-Antenne und nutzt die MediaTek neue Generation GNSS-Chipsatz MT3333, die die perfekte Leistung erreichtEs wurde entwickelt, um mit dem Quectel GPS L80-Modul in einem kompakten und einheitlichen Formfaktor kompatibel zu sein.Dieses platzsparende Design macht das L86 zu einem perfekten Modul für MiniaturgeräteDurch die Einführung des LCC-Pakets und die Integration einer Patch-Antenne hat das L86 sowohl bei der Aufnahme als auch bei der Verfolgung eine außergewöhnliche Leistung.Kombination von fortschrittlichem AGPS namens EASYTM (Embedded Assist System) und bewährter AlwaysLocateTM-Technologie, L86 erreicht höchste Leistung und entspricht vollständig den industriellen Standards.Die EASYTM-Technologie ermöglicht es L86, die Umlaufbahnen automatisch mit Hilfe der in dem internen RAM-Speicher gespeicherten Ephemeris-Daten (bis zu 3 Tage) zu berechnen und vorherzusagenMit der AlwaysLocateTM-Technologie kann das L86 seine Position auch bei niedrigem Stromverbrauch schnell bei Innensignalniveau festlegen.L86 kann die Ein-/Aus-Zeit anpassungsfähig einstellen, um ein Gleichgewicht zwischen Positionierungsgenauigkeit und Stromverbrauch gemäß den Umgebungs- und Bewegungsbedingungen zu erreichen. L86 unterstützt die automatische Antennenwechselfunktion. Es kann das Wechseln zwischen interner Patch-Antenne und externer aktiver Antenne erreichen.Sie hält sich während des Umschaltvorgangs aufgestellt.Aufgrund seines kompakten Designs, seiner hohen Präzision und Empfindlichkeit eignet sich das L86 hervorragend für eine Vielzahl von M2M-Anwendungen wie tragbare Geräte, Automobil, persönliches Tracking,Sicherheits- und Industrie-PDAEs eignet sich besonders für spezielle Anwendungen wie GPS-Maus und OBD.
Wesentliche Vorteile
Multi-GNSS-Motor für GPS, GLONASS, Galileo und QZSS
Eingebettete Patch-Antenne: 18,4 mm × 18,4 mm × 4,0 mm
Extrem kompakter Fußabdruck: 16,0 mm × 16,0 mm × 6,45 mm
Automatische Antennenwechselfunktion
Unterstützung von Kurzschlussschutz und Antennenerkennung
Einbaute LNA für eine bessere Empfindlichkeit
EASYTM, eine fortschrittliche AGPS-Technologie ohne externen Speicher
Ultra-niedriger Stromverbrauch im Verfolgungsmodus, 26mA
AlwaysLocateTM, eine intelligente Steuerung des periodischen Modus
LOCUS, eine eingebettete Logger-Funktion ohne Host und externen Blitz
Hohe Empfindlichkeit: -167 dBm @Tracking, -149 dBm @Acquisition
99 Beschaffungskanäle, 33 Nachverfolgungskanäle
Luftballonmodus für Höhen bis 80 km
Unterstützung von DGPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
Großartige Störungshemmung aufgrund des mehrtönigen aktiven Interferenzunterbrechers
PPS VS. NMEA kann für den Zeitdienst verwendet werden
Unterstützung des von Quectel entwickelten SDK-Befehls
GNSS-Eigenschaften
GPS-L1-Bandempfänger (1575.42MHz)/GLONASS-L1-Bandempfänger (1601.71MHz):
Kanal: 33 (Verfolgung) / 99 (Akquisition) C/A Code
SBAS: WAAS, EGNOS, MSAS, GAGAN
Horizontale Positionsgenauigkeit:Autonomer: < 2,5 m CEP
Geschwindigkeitsgenauigkeit:Ohne Beihilfe: < 0,1 Mio. EUR/s
Beschleunigungsgenauigkeit:Ohne Beihilfe: < 0,1 m/s2
Zeitgenauigkeit:1PPS Ausgang: 10ns Rückgewinnungszeit: <1s
TTFF @-130 dBm mit EASYTM:Kaltstart: < 15 s Warmstart: < 5 s Warmstart: < 1 s
TTFF @-130 dBm ohne EASYTM:Kaltstart: < 35 s Warmstart: < 30 s Warmstart: < 1 s
Empfindlichkeit:Erfassung: -149 dBm Verfolgung: -167 dBm Wiederaufnahme: -161 dBm
Dynamische Leistung:Höchsthöhe: max. 18000m Höchstgeschwindigkeit: max. 515m/s Höchstbeschleunigung: 4G
Schnittstellen
Serielle Schnittstelle:UART: Einstellbar 4800bps~115200bps Standard: 9600bps
Aktualisierungsrate:1 Hz (Standard), bis zu 10 Hz
Ein-/Ausspannung:2.7V ~ 2.9V
Protokoll:NMEA 0183 PMTK
Allgemeine Merkmale
Temperaturbereich:-40 °C ~ +85 °C
Abmessungen:18.4 mm × 18,4 mm × 6,45 mm
Gewicht:Ungefähr 7,6 g
Strommanagement
Stromversorgung:3.0V bis 4,3V
Leistungsaufnahme:30mA @3,3V (GPS+GLONASS)
Stromverfolgung:26mA @3,3V (GPS+GLONASS)
Energieeinsparung:3.5mA @AlwaysLocateTM (Anmerkung 1) 7uA @Backup-Modus 1mA @Standby-Modus Periodischer Modus
Anmerkung1: Im GPS+GLONASS-System im statischen Modus im Freien gemessen.
